管件公差
日期：2012-05-06 作者：yhguanjian

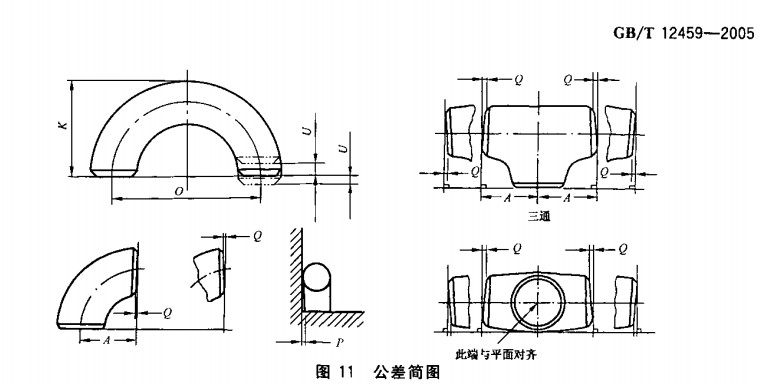

| 所有管件 | 90度和45度弯头及三通中心至端面尺寸 A、B、C、M |
异径管与翻边总长 F、H |
管帽总长 E |
180度弯头 | |||||
| 公称尺寸 DN |
坡口出外径a、d D |
端部内径a、b、c | 壁厚b | 中心至中心尺寸 O |
背部至端面尺寸 K |
||||
| 15~65 | 正+1.6 | ±0.8 | 不小于公称壁厚的87.5% | ±2 | ±2 | ±3 | ±6 | ±6 | |
| 负-0.8 | |||||||||
| 80~90 | ±1.6 | ±1.6 | |||||||
| 100 | |||||||||
| 125~200 | ﹢2.4 | ±6 | |||||||
| ﹣1.6 | |||||||||
| 250~450 | ﹢4.0 | ±3.2 | ±10 | ||||||
| ﹣3.2 | |||||||||
| 500~600 | ﹢6.4 ﹣4.8 |
±4.8 | |||||||
| 650~750 | ±3 | ±5 | ±10 | ||||||
| 800 | ±5 | ||||||||
| 公称尺寸DN | 翻边短节 | 公称尺寸 DN |
形位公差 | ||||||
| 搭接边外径 G |
搭接边圆角半径 R |
短节外径 D |
搭接边厚度 | 弯头、三通、异径接头 Q |
90度、45度弯头、三通 P |
180度弯头 U |
|||
| 15~65 | 0 ﹣1 |
0 ﹣1 |
﹢1.6 0 |
15~100 | 1 | 2 | 1 | ||
| 80~90 | 125~200 | 2 | 4 | ||||||
| 100 | 0 ﹣2 |
250~300 | 3 | 5 | 2 | ||||
| 125~200 | 350~400 | 6 | |||||||
| 250~450 | 0 ﹣2 |
﹢3.2 0 |
450~600 | 4 | 10 | ||||
| 500~600 | 650~750 | 5 | |||||||
| 650~750 | 800 | 13 | |||||||
| 800 | |||||||||
| a、圆度为正负偏差值之和。 b、端部内径和公称壁厚由采购方指定。 c、除非采购方另有规定，这些公差适用于公称内径等于公称外径减去两倍公称壁厚的场合 d、当需要增加管件壁厚以满足抗内压要求时，该公差可能不适用于成型管件的局部区域。 |
|||||||||
